在寿光，菜农用的基本都是五代机打土墙结构日光温室，机打土墙结构日光温室的优点是造价低、墙体保温储热性能好，缺点是占地面积大、建造土墙对土壤的破坏严重。寿光九合农业深入研究日光温室被动储放热原理，结合全国关于墙体和地面主动储放热的技术，推出一款组装式日光温室。

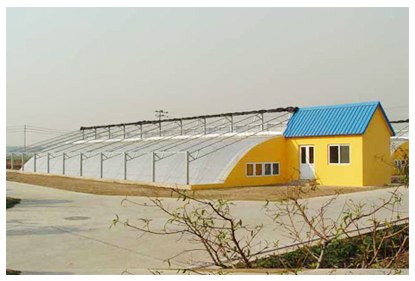

组装式日光温室
1.基本尺寸的确定
基本尺寸确定为:中脊高度为3.3米 ,跨度为8.5米 ,后屋面投影为1.5米,跨高比为2.576,后屋面仰角为30°, 有利于日光照射,钢架间距为0.8米。
2.荷载条件
日光温室的荷载条件为:自重 、10kN·m-2的活荷载、0.35kN·m-2基本雪荷载、0.4kN·m-2基本风荷载 。
3.结构选型
可拆卸日光温室选用了椭圆型 。椭圆方程为
(x -7)2 /49 +y 2 /10.89 =1
椭圆型的特点是前段起拱较好, 距前脚 1米处的高度可达到 1.7米,有利于生产操作 ,也方便小型机械的使用。从受力分析看, 其受力比较合理 ,且节省材料。
4.后墙板和屋面板的选用
后墙板和屋面板选用 100 mm 厚聚胺脂塑料板。聚胺脂塑料板具有造价低廉、可重复使用 、便于安装等优点 。
5.截面设计
该日光温室结构材料选用 Q235B 钢材, 用焊接钢管制作。截面选择如下:前立柱为 Φ38 ×3 mm ;后立柱由 3 层钢管镶套而成 ,里层钢管为 Φ95×3 ,中层为 1Φ02×3.5,外层为 Φ108×3 ,中层和外层管长为 2 m ;拱架上弦为 Φ32×2, 下弦为 Φ10钢筋, 间距 150 mm ;后屋架杆为 Φ89×3。
6.纵向连接设计
沿纵向用 5道 Φ15×2 的焊接钢管将各个单榀刚架连接成整体, 纵向连接管与拱架、立柱等用 8号镀锌铁丝十字交叉绑扎连接 。
7.构造设计
以前立柱 、后立柱、拱架、后屋架杆等为基本组成单元, 各基本组成单元之间采用相互承插形式连接。拱架上弦前端加长 100 mm , 垂直插入前立柱, 用 Φ5 螺栓连接,后端加长 100 mm , 通过加套钢管至 Φ86 ,插入后屋架杆 ,用 Φ10 螺栓连接 ;后屋架杆加长 100 mm ,垂直插入后立柱 ,用 Φ10 螺栓连接 ;后立柱里管与基础地板焊接 ,外套 Φ102×3.5和 Φ108×3 的钢管;前 、后立柱底焊接 200 mm ×24 mm ×500 mm 钢板作为基础底板 。
二、组装式日光温室的施工技术
1.部件制作要求
首先 ,拱架一定要是椭圆型的;
其次 ,钢管尺寸要严格按照设计选用 , 承插部分应磨光;
第三 ,栓孔的位置 、尺寸要准确。
2.现场安装顺序

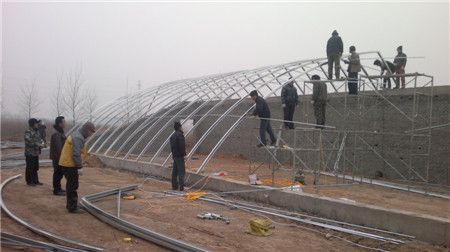

温室安装
首先，准确放线，挖 500 mm 深的基槽，槽底夯实、平整。
其次，安装立柱, 包括前立柱和后立柱。立柱就位后,回填基槽,夯实,回填高度比地面高 200 ～300 mm ;
再次，安装钢架。先连接拱架和后屋架杆，再将合拢的拱架与柱子连接，再安装墙板和屋面板，最后给钢管涂刷银粉防锈漆。安装钢架时，第一榀钢架安装完成后,做好临时支撑,再安装第二榀钢架。第二榀钢架安装完成后,再安装纵向连接管,使两榀钢架连为一体,形成稳定的结构。这样一榀一榀地安装完所有的钢架。
注意要点：拱架的绑扎位置要合适，防止拱架扭曲变形。
